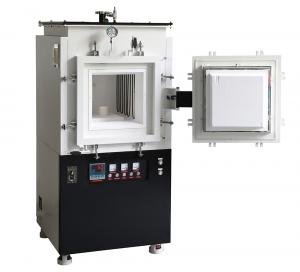

1700度气氛炉箱式气氛炉

技术参数
详细描述
视频展示
标准配置
选配件

详细技术参数

型号	GF17Q-I	GF17Q-II	GF17Q-III	GF17Q-IV	GF17Q-V	GF17Q-VI
功率	3 KW	5KW	7KW	9KW	13KW	24KW
炉膛尺寸（mm）	160X150X150	200X200X200	300X200X200	300X250X250	400X300X300	500X400X400
外形尺寸（mm）	600X700X1060	650X740X1110	650X840X1110	700X840X1160	750X960X1570	900X1100X1900
电源电压	220V单相			380V二相	380V二相	380V三相
加热元件	1800型硅钼棒
控制方式	采用宇电程序控温仪表 1、50段程序控温智能PID调节。 2、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1720度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能（更换进口仪表，需要另外付费，选购） FP93控温仪表欧陆仪表触摸屏仪表（日本岛电）
炉膛材料	氧化铝多晶体纤维日本进口炉膛材料
控制精度	+/- 1 ℃
触发器	移相触发（带软启动和限流功能）限流功能：无论怎么调节升温时间，我们电炉经过变压器后的二次电流被限制在160A以内，有限的保护了设备，无论你怎么操作，都不会把设备烧坏。软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长
电器	浙江正泰
可控硅	106/16E 德国西门康
最高温度	1700 ℃
额定温度	1650 ℃
升温速率	≤20 ℃/ Min （可根据要求修改）
推荐升温速率	≤10 ℃/ Min
热电偶型号	B型
真空泵（选配）	VRD-16 RV4
认证
四周表面温度	≤45℃

GF17Q 在各种气氛下最高使用温度：

气氛	GF17Q在各种气氛下最高使用温度
NO₂,CO₂,O₂,Air	1700℃
He,Ar,Ne	1650℃
SO₂	1600℃
CO,N₂	1500℃
湿H₂	1400℃
干H₂	1350℃

1、加热元件

（1）、硅钼棒的热端粗度D1为7mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低，使用寿命长。

（2）、采用的是热弯技术，电阻均匀，使用寿命长

（3）、Lu冷端长度为210mm， 400X300X300炉子为260 ，一般厂家采用180mm, 冷端长炉顶温度低。

（4）、硅钼棒表面氧化非晶膜致密，能够比较好的保护硅钼棒。

2、安装有空气开关和漏电保护器：

当电路过流或漏电时，空开会自动断开。

3、可以与电脑连接

该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出

4、炉膛

进口炉膛 VS 国产炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛材料热容低、热传导系数低，从而散热少、保温好、反射率高。温场均衡。

4、炉膛氧化铝丝细而长、耐温高、抗热涨冷缩能力强。

5、炉膛表面光洁、不易掉粉。

5、可选UL认证电气板（全部通过UL认证的进口电器）

6、触发器

软启动限流触发器大部分厂家使用的非限流

厦门博特触发器

1、移相触发（带软启动和限流功能）

2、限流功能：无论怎么样设置升温速率，我们电炉的二次电流始终被限制在170A以内，有效的保护了设备。由于采用限流功能，高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制（例如：规定在1400℃后不得超过3℃/min等）即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大，设备会跳闸或烧坏。

3、软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长

4、保护功能：如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。

7、UL认证变压器

1、变压器电缆为纯铜

2、变压器声音小

3、变压器温身低

8、认证

描述	数量	图片
GF17Q气氛炉	1 台
B型热电偶	1 个
氧化铝垫砖	1 块
炉门砖	1 块
不锈钢坩埚钳	1 把
高温手套	1 付
氧化铝坩埚	1个
COM转485通讯接口（选配）	1 个
潜水泵	1 台
炉子说明书	1 份
软件（选配）	1份
岛电表说明书（配日本岛电仪表时配）	1 份
