1200度双温区PECVD系统

技术参数
详细描述
视频展示
标准配置
选配件

详细技术参数

TL1200-1200 管式炉	型号	TL1200-1200-PECVD-I	TL1200-1200-PECVD-II	TL1200-1200-PECVD-III	TL1200-1200-PECVD-IV
	功率	3.5KW	3.5KW	3.5KW	5KW
	炉管尺寸	Dia 60(OD) X1200mm	Dia 80(OD) X1200mm	Dia 100(OD) X1200mm	Dia 150(OD) X1200mm
	外形尺寸（LXDXH）	2000X700X1300	2000X700X1300	2000X700X1300	2000X700X1360
	电源电压	220V
	相数	单相
	加热元件	进口瑞典Canthal A1 电阻丝点击进入资料下载
	控制方式	采用宇电程序控温仪表（标配） 1、30段程序控温智能PID调节。 2、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能（更换进口仪表，需要另外付费，选购） FP93控温仪表欧陆仪表触摸屏仪表（日本岛电）
	控温模式	智能PID
	断偶保护和显示	有
	过温保护	有
	过流保护	有
	控制精度	+/- 1 ℃
	触发器	移相触发
	电器	浙江正泰
	可控硅	106/16E 德国西门康
	最高温度	温区一：1200 ℃ 温区二：1200 ℃
	额定温度	温区一：1100 ℃ 温区二：1100 ℃
	升温速率	≤20 ℃/ Min （可根据要求修改）
	推荐升温速率	≤10℃/ Min
	热电偶型号	温区一：K 型温区二：K 型
	加热段长度	温区一：205mm 温区二：205 mm
	电器认证
	四周表面温度	≤45℃
	阀门和法兰
	射频电源（等离子体发生器）	功率输出范围	0-500W
		最大反射功率	200W
		工作频率	射频：13.56MHZ±0.005%
		功率稳定度	+/-0.1%
		谐波分量	≤-50dbc
		射频区域宽度	0-600mm 可调
		匹配方式	自动
		冷却方式	分冷
		噪声	<50dB
		射频接口	50Ω N-type
		输入电源	208-240V 50/60HZ
GX供气系统主要参数	质量流量计	量程和气体	5、10、20、30、50、100、200、300、500SCCM、1、2、3、5、10SLM （你可以任意选择以上量程和所通气体的类型）
		耐压	3MP
		流量控制精度	±1.0%F.S
		最大工作（使用）压力	0.3MPa
		线性	±0.5%F.S.
		重复精度	±0.2% F.S
	路数	1 、2、3、4、5、6、7、8 路（可任意选择几路）
	接头类型	双卡套不锈钢接头
	系统工作压力范围	0.1~0.5 MPa
	工作温度	5-45℃
	压力真空表表	-0.1~0.15MPa 0.01MPa/格
	静态混气室	Dia50 X 400MM
	接口	Dia6 / 1/4”
VS-0.1抽气系统方案一或方案二任选一个	电源	220V
	尺寸	650X650X600 / 650X650X300
	波纹管	KF25X1000mm
	用该系统抽炉管真空度可达	10 ^-1Pa
	真空挡板阀	KF25
	VRD-8真空泵方案一	型号		VRD-8
		极限分压强		5X10^-2Pa
		进排气接口		KF25
		电机转速		1440RPM
		抽气速率		2.2L/S
		电机功率		0.4KW
	Preiffer ACP15无油多级罗茨泵方案二	型号		ACP15
		电源		AC100-240 50/60HZ
		功率		450W
		重量		25KG
		最高氦气漏率		5 · 10-8 Pa m3/s
		抽气速率		14 m3/h
		极限压强		0.02Torr
		进、排气接口		KF25
	电阻真空计（方案一）	型号		ZDR-1
		功率		25W
		真空度测量范围		0.1-10 ⁵Pa
		电阻硅		ZJ-52T
	瑞典（INFICON）皮拉尼陶瓷电容真空计（方案二）	型号		PCG554
		输入电压		24V 1A DC（配有220V变压器）
		真空计接口		KF16
		数字显示		数字显示（屏幕尺寸为20x14mm），其数据显示单位为torr
		产品尺寸		46mm×28mm×126mm ( L x W x H)
		重量		5 lbs
		检测气体		可检测各种气体，包括混合气体，测量精确、重复性好。
		是否防腐		防腐
		响应时间		≤30ms
		测量范围		3.8x10-5 -1125 Torr.
分子泵机组（选购）（方案一或方案二任选一个）	机组输入电压	380V /220V
	波纹管	KF40X1000
	真空挡板阀	KF40
	机箱尺寸	600X600X600
	分子泵（方案一）	分子泵型号		FJ620
		输入电压		380V
		分子泵进气口法兰		DN160
		分子泵抽气速率L/S（对空气）		600
		分子泵极限压强（Pa)		6×10^-7
		冷却方式		水冷
		冷却水压（MPa）		0.1-0.2
		冷却水温度		<25℃
		环境温度		0~40℃
		建议启东压强		<100pa
	分子泵前级真空TRP-24 (FJ620分子泵必须要配此前级泵) （方案二）	功率		0.75KW
		电压		380V
		转速		1450rpm
		进气口径		KF25/KF40
		前机泵抽气速率（L/S）		6
		极限压强		4X10 ^-2Pa
	德国Pfeiffer真空泵（方案二）	电压		220V
		功率		110W
		抽气接口		KF40
		重量		150KG
		前机泵抽速		0.9m ³/ h
		抽气速率（N2）		33L/S
	复合真空计	复合真空计型号		ZDF
		电源		220V 55W
		控制精度		± 1%
		真空计测量范围		10^-5-10 ⁵Pa

保修期

一年保修，终身技术支持

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

注意事项

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa

3.当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当

4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击

5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉管破裂，法兰飞出等）

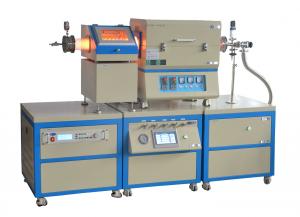

TL1200-1200 PECVD系统，由TL1200真空管式炉、石英真空室、射频电源、GX供气系统、抽气系统、真空测量系统组成。

主要特点：

1、通过射频电源把石英真空室内的气体变为离子态。

2、PECVD比普通CVD进行化学气相沉积所需的温度更低。

3、可以通过射频电源的频率来控制所沉积薄膜的应力大小。

4、PECVD比普通CVD进行化学气相沉积速率高、均匀性好、一致性和稳定性高。

5、广泛应用于：各种薄膜的生长，如：SiOx, SiNx, SiOxNy 和无定型硅(a-Si:H) 等。

这款TL1200-1200 PECVD系统以瑞典Kanthal电阻丝为加热元件，采用双层壳体结构和30段程序控温仪表，移相触发、可控硅控制，炉膛采用日本进口氧化铝多晶纤维材料，炉管两端能不锈钢法兰密封，不锈钢法兰上安装有气嘴、阀门和压力表，抽真空时真空度能够达到10^-3 Pa，具有温场均衡、表面温度低、升降温度速率快、节能、价格优惠等优点。

1、瑞典Kanthal A1 电阻丝

Kanthal A1 原丝国产电阻丝炉膛 VS 进口电阻丝炉膛

(1)、表面温度高可达1420℃

(2)、表面为不锈钢色（非常亮、客户识别时要注意）、不会生锈，使用时间再长都不会掉渣。

(3)、Kanthal电阻丝资料下载

(4)、Kanthal电阻丝网站：www.kanthal.com

(5)、电阻均衡、温场均衡性好

大部分厂家使用的首钢生产的Fe-Cr-Al Alloy doped by Mo 电阻丝 Kanthal A1 电阻丝电阻均匀、发热量均衡

有时候电阻不均衡、一部分发热量大一部分发热量小温场效果好

2、安装有空气开关和漏电保护器：

当电路过流或漏电时，空开会自动断开。

3、可以与电脑连接

该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出

4、炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

4、采用4周加热，温场更加均衡

5、可选UL认证电气板（全部通过UL认证的进口电器）

6、认证

7、法兰

铰链式法兰（选购）可以接电阻真空计和KF25波纹管的法兰（选购）水冷法兰（选购）

描叙	数量	图片
TL1200-1200管式炉	1 套
石英管	1根
不锈钢法兰	1 套
不锈钢炉钩	1 个
氧化铝炉塞	1对
高温手套	1 双
氧化铝坩埚	1个
Ｋ型热电偶	1个
485转换接口和软件（选配）	1 套
说明书	1本
法兰支撑架	1 份
供气系统	1台
VS-0.1抽气系统	1台
射频电源	1台
卡套	4个
波纹管	1支
真空挡板阀	1个
钢瓶接头（N代表路数）	N个
阀门接头	2个
聚四氟乙烯管(N代表路数)	NX5
