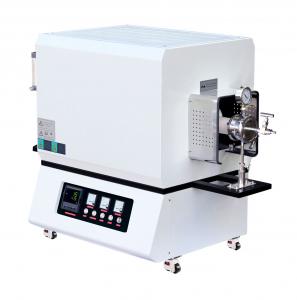

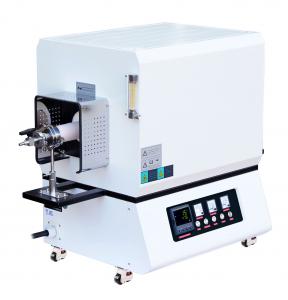

1800度单温区管式炉

技术参数
详细描述
视频展示
标准配置
选配件

详细介绍：

这款管式炉以Kanthal Super 1900型硅钼棒为加热元件，采用双层壳体结构和欧陆3504控温仪表，能进行500段程序控温，移相触发、可控硅控制，炉膛采用氧化铝多晶纤维材料，双层炉壳间配有风冷系统，

能快速升降温，采用进口99.9高纯刚玉管、两端用不锈钢法兰密封，用浮子流量计控制进气流量、该炉具有温场均衡、表面温度低、升降温度速率快、节能等优点，是高校、科研院所、

工矿企业做高温气氛烧结、气氛还原、CVD实验、真空退火用的理想产品。

详细技术参数

型号	TL1800-S	TL1800-I	TL1800-II
功率	3KW	5.5KW	5.5KW
炉管尺寸（OD）(mm)	60*800	60*1000	80*1000
	两边各放置两个炉塞，炉塞可以阻挡炉管中心的热辐射，必须在加热前放置在炉膛的正确位置
外形尺寸	1100×600×900(mm)	1300×600×900(mm)	1300×600×900(mm)
电源电压	220V
相数	单相
加热元件	Kanthal Super 1900型硅钼棒
控温方式	3504温度仪表（英国欧陆Eurotherm）， 1：高精度的温度仪表，LCD液晶显示屏，5位数值显示，通过快速设置配置简单，C/F单位切换。 2：50组程序500步，断电或停机，再次启动程序可以设置从断电处或起始点启动程序，也具有运行，暂停，跳步，停止，复位等功能。 3：标准的3组PID参数（可选8组PID参数），自带PID自整定功能。 4：数学/逻辑运算，计时器功能，报警功能，做数学及逻辑运算功能，比如传感器与红外传感器的自动/手动切换，高温炉逻辑控制功能，及相关报警策略与功能。 5：配方功能，不同产品可以调用不同的参数 6：客户自定义画面功能，显示当前值，设定值，输出%，程序运行状态及时间等， 7：支持各种通讯接口 Modbus, Ethernet, Profibus，Devicenet，可以与任意PLC或上位系统集成 8：OEM密码功能 9：多语言支持（英语，法语，德语，西班牙，意大利） 10：PC版的iTools图形组态软件，方便组态，监控，调试欧陆仪表
炉膛材料	阿尔塞1900型进口纤维炉膛
阀门和法兰
控制精度	+/- 1 ℃
触发器	移相触发（带软启动和限流功能）限流功能：无论怎么调节升温时间，我们电炉经过变压器后的二次电流被限制在160A以内，有限的保护了设备，无论你怎么操作，都不会把设备烧坏。软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长
电器	浙江正泰
可控硅	106/16E 德国西门康
最高温度	1800 ℃
额定温度	1750 ℃
升温速率	≤20 ℃/ Min （可根据要求修改）
推荐升温速率	≤10 ℃/ Min
热电偶型号	PtRh40-PtRh20 测温范围（0-1870℃）
加热段长度	160mm	300mm	300mm
温度校准（选配）	定期对管式炉进行温度校准，可保持炉温的准确性和均匀性。您可以在本公司选购一套简单的校准工具，辅助您完成这项工作，完整的校准套件包括标准热电偶，温度校准仪，补偿导线
四周表面温度	≤45℃
真空系统（选购）	1、单级泵 TW-1.5A 2、双级泵 2XZ-2 3、 VS-0.1真空系统 4、 VS高真空系统 5、恒压泵 6、英国PCG550（INFICON）电容真空计 1、一般粗略抽真空、把炉管里面的气体赶出来用：TW-1.5A单级泵即可。 2、双级泵2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右。 3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa（并配带有电阻真空计显示）。 4、VS高真空系统（该系统是由分子和机械泵组成）能够把管式炉炉管内的真空度抽到10^-3Pa。 5、恒压泵（该系统可以把管内压力控制在-100.0KPa~100.0KPa）。 6、英国（INFICON）电容真空计（测量范围3.8x10-5 -1125 Torr、可检测各种气体，包括混合气体，测量精确、重复性好、可选防腐类型PCG554） 7、您可在本公司选购一个冷的真空阱，以避免对真空泵造成污染、冷阱
供气系统（选购）	1、鼓泡器 2、质量流量计供气系统 3、液态蒸发器
管式炉安装操作说明（点击进入）	钢瓶减压阀的规格选择注意事项、管式炉安装操作说明（点击进入）
质保期	一年保修，终身技术支持特别提示：1.耗材部分如加热元件，炉管，样品坩埚等不在保修期内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。

注意事项

1.炉管内气压不可高于0.02MPa

2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa

3.当使用的炉管为刚玉管时，炉体温度高于1400℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当

4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击

5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉管破裂，法兰飞出等）

6.不要在氧化铝管中使用石墨坩埚

7.MoSi₂加热元件不得长时间在在低温下(400℃-700℃)使用,否则将可能损坏加热元件

1、加热元件

（1）、采用瑞典Kanthal Super 1900型硅钼棒

（2）、Lu冷端长度为210mm，Le热端长度为140mm。

（3）、硅钼棒表面氧化非晶膜致密，能够比较好的保护硅钼棒。

2、安装有空气开关和漏电保护器：

当电路过流或漏电时，空开会自动断开。

3、可以与电脑连接

该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出

4、炉膛

进口炉膛 VS 国产炉膛

1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡，抗热涨冷缩能力强

5、可选UL认证电气板（全部通过UL认证的进口电器）

6、触发器

软启动限流触发器大部分厂家使用的非限流

厦门博特触发器

1、移相触发（带软启动和限流功能）

2、限流功能：无论怎么样设置升温速率，我们电炉的二次电流始终被限制在170A以内，有效的保护了设备。由于采用限流功能，高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制（例如：规定在1400℃后不得超过3℃/min等）即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大，设备会跳闸或烧坏。

3、软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长

4、保护功能：如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。

7、UL认证变压器

1、变压器电缆为纯铜

2、变压器声音小

3、变压器温身低

8、多款可供选择的各种法兰（直径从25到250mm）

铰链式法兰（选购）可以接电阻真空计和KF25波纹管的法兰（选购）水冷法兰（选购）

9、底脚

9、氧化铝炉塞

11、不锈钢支撑架

12、认证

描叙	数量	图片
TL1800管式炉	1 台
刚玉管	1根
不锈钢法兰	1 对
不锈钢炉钩	1 根
氧化铝炉塞	2对
高温手套	1 双
氧化铝坩埚	1 个
Ｂ型热电偶	1个
COM转USB接口（选配）	1 套
说明书	1 份
软件（选配）	1 份

供气系统	质子流量计供气系统
	浮子流量计供气系统
抽气系统	真空泵	2XZ-2
		TW-1.5A
		FX-16
	德国普发分子泵
电阻真空计	电阻真空计
	复合真空计
波纹管	KF25
	KF40
真空挡板阀	KF25
	KF40
KF卡套	KF25
	KF40
KF三通	KF25
