2000度真空热压炉

技术参数
详细描述
视频展示
标准配置
选配件

设备用途

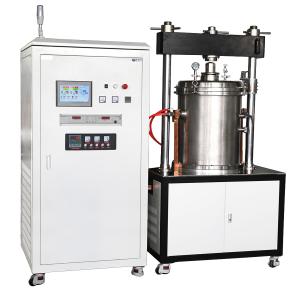

真空热压炉是将真空/气氛、热压成型、高温烧结结合在一起设备，适用于粉末冶金、功能陶瓷等新材料的高温热成型。如应用于透明陶瓷、工业陶瓷等金属以及由难容金属组成的合金材料的真空烧结以及陶瓷材料碳化硅和氮化硅的高温烧结，也可用于粉末和压坯在低于主要组分熔点的温度下的热处理，目的在于通过颗粒间的冶金结合以提高其强度。

真空热压炉	型号		RYL-45-21
	最高温度		2100℃
	额定温度		1900℃
	功率		45KW
	加热方式		石墨发热
	有效工作区		160*160mm

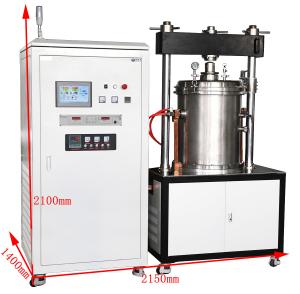

	外形尺寸		215014002100 （WXDXH）
	重量		炉体1200Kg 电控柜470Kg
	电源电压		三相 380V
	石墨模具		1、高温模具单元由高纯石墨制成，最大工作压强50MPa 2、请认真设计高温模具的尺寸，选择正确的压力。
	保压时间		按需设置
	压头行程		100mm
	压头尺寸		80mm
	加压压力精度		±1Kg
	最大压力		20T
	位移精度		0.01mm
	控温模式		智能PID
	控制精度		±1~ 5 ℃（600度以上）
	温度检测方式		钨铼热电偶或红外测温仪
	观察窗尺寸		Dia 50mm
	软件		采用10寸大屏，美观大气，软件界面简洁，操作简单，支持工艺设置，数据存储，数据导出
	压力系统		液压系统采用电动输入方式。由液压站配有进口比例阀、调节电位器、压力传感器、位移显示器采用光栅尺（测距精度0.02mm）、液压缸等相关液压装置，压力调节手动自动可切换、可通过手动调节。可通过触摸屏或仪表设定自动调节压力，并能实现稳压、保压。

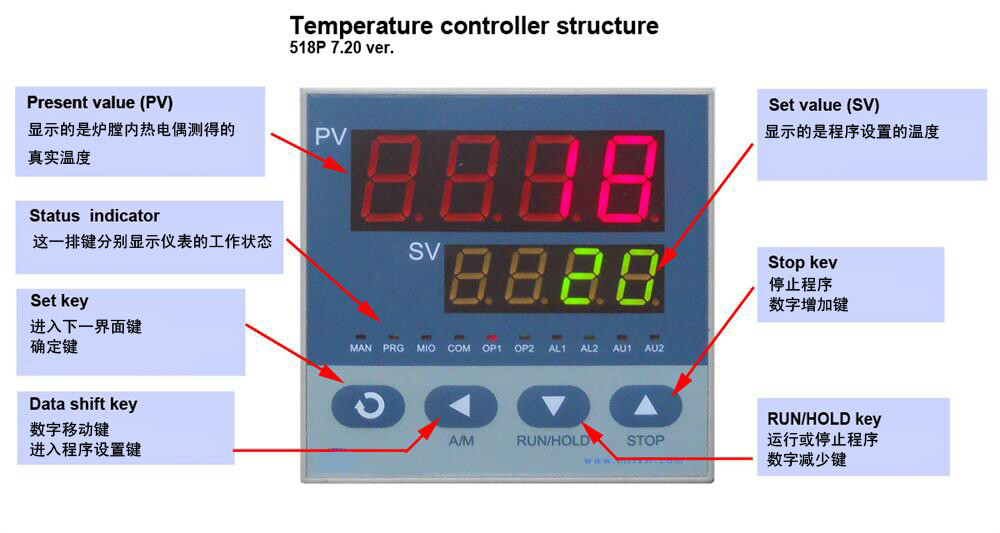

	控温方式		采用宇电程序控温仪表（标配） 1、50段程序控温智能PID调节。 2、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,，（当温度超过2000度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能（更换进口仪表，需要另外付费，选购） FP93控温仪表（日本岛电）欧陆仪表触摸屏仪表
	腔体真空度（扩散泵机组）		< 6X10 ^-3Pa
	腔体充气压力		< 0.05MPa
	升压率		<4Pa/小时
	断偶保护和显示		有
	过温保护		有
	过流保护		有
	欠压保护（水压）		有
	升温速率		＜20℃/min
真空机组	机组输入电压		380V /220V
	波纹管		KF40X1000
	真空挡板阀		KF40
	前级机械泵BSV60		功率	2.2KW
			电压	380V
			转速	1450rpm
			进气口径	KF25/KF40
			前机泵抽气速率（L/S）	16
			极限压强	5X10 ^-1Pa
	复合真空计		复合真空计型号	ZDF
			电源	220V 55W
			控制精度	± 1%
			真空计测量范围	10^-5-10 ⁵Pa
	二级泵为扩散泵	扩散泵可以把腔体真空度抽到5X10E-3Pa）	电压	220V
			功率	2000W
			极限真空度（在无泄露时）	10E-5Pa
			进气接口	DN200
			出气接口	DN40
			注入油量	0.3L
			抽气速率（N2）	2000L/S
水冷机（选购） HZ-08A			电源	3PH-380V/50HZ
			输入总功率	12KW
			最大扬程	50M
			水箱容量	130L
			制冷量	18300Kcal/h
			出入水口	Rp1/2’’
			重量	285Kg
			机器尺寸	730×1335×1415(长X宽X高)

一、设备特点

本电炉为周期作业式，广泛应用于硬质合金、功能陶瓷、粉末冶金等在高温、高真空条件下进行热压烧结处理，也可在充气保护情况下热压成形烧结。

二、结构组成

1、炉盖 2、炉体

3、炉底 4、炉架

5、真空系统 6、液压系统

7、水冷系统 8、发热元件及隔热屏

9、自动充放气系统 10、电源控制系统

11、控制系统 12、变压器及连接铜排

三、结构说明

1、炉盖：采用双层水夹层结构，内壁为SUS304不锈钢抛光，外壁为优质碳钢，并采用喷涂防锈处理。设有压头、屏蔽、锁紧装置及启开装置，并设有水冷装置。

2、炉体：采用双层水夹层结构，内外壁均为304不锈钢,炉体分为两部分，三分之一为侧开门的炉盖，三分之二部分为固定炉体，两部分采用“O”圈真空密封，并设水冷装置（防止因温度过高“O”圈老化），设有测温孔、抽气孔、观察孔屏蔽。在炉体上设有电极引入装置，三相加热有利于电网平衡，并设有电极保护罩。炉体固定在炉架上部。压头及油缸固定在炉架底部和顶部，可拆卸。

3、炉底：同样采用双层水夹层封头结构，水冷不锈钢下压头、进气阀、位移传感器等。所有内壁不锈钢均抛光。

4、炉架：由两立柱架结构焊接而成，上下压头支座都为球墨铸铁成型产品，耐压强度高，光洁度及平衡度高。

5、真空系统：由机械泵配电磁压差阀（防止因突然停电、机械泵油倒灌）、扩散泵、充气阀、放气阀、真空蝶阀、真空压力表（±Pa）、波纹管、真空管路和支架等组成。

6、液压系统：采用变频调节技术，由变频电机及变频器、压力传感器、位移显示器采用光栅尺（测距精度0.02mm）、液压缸等相关液压装置，压力调节为自动方式。仪表可设定自动调节压力，并能实现自动稳压、保压。

7、水冷系统：由分水排、球阀、水压表、过滤器等管道组成，且设有断水声光报警自动切断加热源或功能。

8、发热元件及隔热屏：发热体采用高纯石墨，纯度高，电阻率变化小，热场更加均匀，使用寿命长。制作成圆筒型结构。具有良好的导热性能，耐急冷急热，高强、高密、高纯及化学稳定性高等。隔热屏采用石墨筒，外层增加碳毡，最外层采用不锈钢套加以固定，隔热效果好，耐热冲击性好，并能快速升温，在90分钟内可达到最高温度。

9、电源控制系统：PID智能控温仪表+功率控制器可以实现智能调节、可靠性高，全数字电路等，电气系统设有过流、过压返馈及保护电路，电控屏箱按西门子标准制作，控温精度高，操作方便。

11、控制系统：采用宇电控温仪表，50段程序控温，控温精度±1℃

12、变压器及联接铜排：采用功率调压器、大电流小电压相匹配的变压器及联接铜排。

本电炉为周期作业式，广泛应用于硬质合金、功能陶瓷、粉末冶金等在高温、高真空条件下进行热压烧结处理，也可在充气保护情况下热压成形烧结。

序号	名称	型号	生产厂家	数量	备注
1	炉本体	非标	华体会体育（中国）hth·官方网站	1套
2	10T炉架结构	BYT-20	华体会体育（中国）hth·官方网站	1套
3	电控柜及元件	BYT-3	华体会体育（中国）hth·官方网站	1套
4	液压系统	定制	上海际欧	2套
5	空压机	BYT-5	华体会体育（中国）hth·官方网站	1套
6	钨铼热电偶	W526	重庆仪表研究所	1支	带套管
7	发热体、碳毡及隔热屏	非标	德国西格里	1套
8	控温仪表	3504	英国欧陆	1台
9	变压器及连接铜排		南京博蕴通	1套
10	复合真空计	ZDF-5227	成都正华	1台
11	真空管路	非标	华体会体育（中国）hth·官方网站	1套
12	机械泵	2XZ-15	成都南光	1台
13	扩散泵	TK-200	成南南光	1台
14	高真空气动阀	GIQ-200及40	川北科技	3台
15	手动隔膜阀	非标	博蕴通阀门	2台
16	油缸	定制	上海际欧	2套
17	电离规管	ZJ-27	成都睿宝	1支
19	操作软件		华体会体育（中国）hth·官方网站	1套	软件免费升级
21	232、485通讯线			1套
22	包装、运输及调试
23	说明书			2套
24	密封圈			2套
