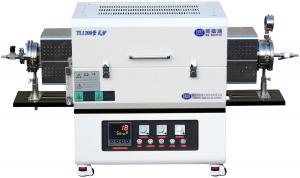

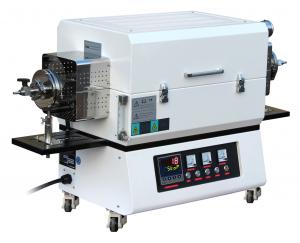

1200度单温区管式炉刚玉管管式炉

型号

TL1200-I

TL1200-II

TL1200-III

功率

3.5  KW

3.5KW

  3.5kw

 高纯度刚玉管:60/80/100*1000mm(管径可选）

两边各放置两个炉塞，炉塞可以阻挡炉管中心的热辐射，必须在加热前放置在炉膛的正确位置

外形尺寸

1300X600X700（mm）

1300X600X700（mm）

1300X600X700（mm）

电源电压

220V

相数

单相

加热元件

国产优质电阻丝（可选配瑞典Kanthal A1进口电阻丝）  点击进入资料下载

控温方式

采用宇电程序控温仪表（标配）

1、30段程序控温智能PID调节。

2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1200度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。

3、带有485 通讯接口（选购软件时标配）

4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。

5、仪表具有温度自整定的功能

（更换进口仪表，需要另外付费，选购）

FP93控温仪表（日本岛电）               欧陆仪表                                  触摸屏仪表

炉膛材料

 1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。

2、采用日本技术成型。

3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场

阀门和法兰

60/80/100俯视图

控制精度

 +/- 1 ℃

触发器

移相触发

电器

浙江正泰

可控硅

106/16E 德国西门康

最高温度

 1200 ℃

额定温度

 1150 ℃

升温速率

 ≤30 ℃/ Min （可根据要求修改）

推荐升温速率

≤15  ℃/ Min

热电偶型号

K型

加热段长度

440mm

恒温段长度

150~200mm

 温度曲线

温度校准（选配）

定期对管式炉进行温度校准，可保持炉温的准确性和均匀性。您可以在本公司选购一套简单的校准工具，辅助您完成这项工作，完整的校准套件包括标准热电偶，温度校准仪，补偿导线

四周表面温度

≤45℃

开盖保护系统

当炉盖打开时继电器会自动切断主电源，有效地保证使用者的安全。

真空系统

（选购）

    1、单级泵 TW-1.5A                 2、 双级泵 2XZ-2                 3、 VS-0.1真空系统

   4、 VS高真空系统                     5、 恒压泵             6、英国PCG550（INFICON）电容真空计

1、一般粗略抽真空、把炉管里面的气体赶出来用：TW-1.5A单级泵即可。

2、双级泵2XZ-2 真空泵能够把管式炉炉管的真空度抽到10Pa左右。

3、VS-0.1真空系统能够把管式炉炉管内的真空度抽到0.1Pa（并配带有电阻真空计显示）。

4、VS高真空系统（该系统是由分子和机械泵组成）能够把管式炉炉管内的真空度抽到10-3 Pa。

5、恒压泵（该系统可以把管内压力控制在-100.0KPa~100.0KPa）。

6、英国（INFICON）电容真空计（测量范围3.8x10-5 -1125 Torr、可检测各种气体，包括混合气体，测量精确、重复性好、可选防腐类型PCG554）

7、您可在本公司选购一个冷的真空阱，以避免对真空泵造成污染、

    冷阱

供气系统

（选购）

           1、鼓泡器                   2、质量流量计供气系统                  3、液态蒸发器

管式炉安装操作说明（点击进入）

质保期

一年保修，终身技术支持

特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。

2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
