3000度电弧炉电弧熔炼炉

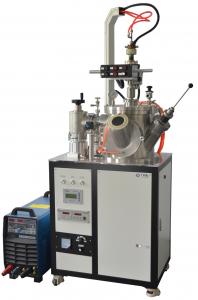

VAF-300金属熔炼炉是一款小型的电弧熔炼炉，可在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，且同时制备多个样品，是高等院校、科研院所制备难熔金属及金属碳化物试样的理想设备。
| VAF真空电弧熔炼炉 | 型号 | VAF-300 | |
| 视频展示 | |||
| 最高熔炼温度 | 3000度 | ||
| 铜坩埚 |
水冷铜坩埚有5个工位（也可定制其它数量的工位） 每个工位均为半径是25mm的半球锅（也可定制其它尺寸） 其中一个工位底部安装有吸铸装置 |
||
| 真空吸铸装置 |
真空吸铸装置，可铸造出直径为5mm，长度65mm的金属棒 通过对铜模抽气，使熔融态的金属迅速进入到铜模中，可得到缩孔较小的金属棒 |
||
| 主要特点 |
1、前方安装有观察视窗，腔内后方安装有LED照明灯，方便观测起弧熔化状态 2、真空室、铜坩埚、起弧电极都采用水冷冷却方式 3、上下移动采用方向盘式设计，操作摇杆转动灵活 4、为了保证在不破坏气体保护气氛的条件下翻转合金锭进行多次熔炼，熔炼炉中采用了机械手翻转机构 5、坩埚尺寸小且数量多，可以方便制作多个样品，又可避免样品间的相互污染 6、底部安装吸铸装置，可铸造出直径是5mm的金属棒
腔室门 观察窗 照明LED灯 机械手 吸铸装置 |
||
| 电磁搅拌 |
该设备带有电磁搅拌功能，周围三个工位均有电磁搅拌 电磁搅拌的原理是线圈通电后产生磁场，金属液在磁场中运动 |
||
| 真空腔室 |
水冷真空腔室的尺寸是Dia300X340 真空腔室上有一个直径是200mm的门，便于送样和取样 炉门上有一个直径是80mm的观察窗，方便观测起弧熔化状态 腔体右侧安装机械手，方便翻转合金锭 |
||
| 工作电流 | 500A | ||
| 电弧熔炼阴极装置 | 引弧方式为高频引弧 手动动升降 | ||
| 最高熔炼温度 | 3000度 | ||
|
腔体真空度（扩散泵机组）（方案二） |
< 5X10 -3Pa | ||
|
腔体真空度（分子泵机组） （方案一） |
< 5X10 -4Pa | ||
|
腔体可充气体类型 |
氦气、氩气 | ||
|
工作时需充气体 |
金属熔炼过程中需要高纯Ar气（5N）或5% H2 + 95% Ar | ||
|
最高熔炼温度 |
3000度 （可熔各种难熔金属） | ||
|
升压率 |
<4Pa/小时 | ||
|
钨电极
|
直径为10mm的钨电极（电弧枪可通水冷却），非自耗式钨电弧针 电极与样品的角度和距离可调节（最大调节距离为80mm） 最高温度可达3000℃ 下图是用该炉熔炼的样品
|
||
|
欠压保护（水压） |
有 | ||
|
真空腔体内是否水冷 |
是 | ||
|
冷水机（选配） |
CW-6100AH | ||
|
真 空 机 组 |
机组输入电压 |
380V /220V | |
|
波纹管 |
KF40X1000 | ||
|
真空挡板阀 |
KF40 | ||
|
前级机械泵BSV30
|
功率 | 0.75KW | |
| 电压 | 380V | ||
| 转速 | 1450rpm | ||
| 进气口径 | KF40 | ||
| 前机泵抽气速率（L/S） | 8 | ||
| 极限压强 | 4X10 -2Pa | ||
|
大型高真空手动挡板阀
|
口径 | DN100 | |
| 使用范围 |
1×105Pa～1.3×10-4Pa（氟胶圈密封） 1×105Pa～1.3×10-6Pa（波纹管密封） |
||
| 阀门漏率（Pa.L/S） |
1.3×10-5Pa（氟胶圈密封） 1.3×10-7Pa（波纹管密封） |
||
|
复合真空计
|
型号 | ZDF | |
| 电源 | 220V 50Hz 45W | ||
| 控制精度 | ±1% | ||
| 测量范围 | 10-5 -10 5 Pa | ||
|
分子泵机组
|
分子泵型号 | FF-100 | |
| 输入电压 | 220V | ||
| 分子泵进气口法兰 | DN100 | ||
| 分子泵抽气速率L/S（对空气） | 300 | ||
| 分子泵极限压强（Pa) | 5×10-7 | ||
| 冷却方式 | 水 冷 | ||
| 冷却水压（MPa） | 0.1-0.2 | ||
| 冷却水温度 | <25℃< p=""> | ||
|
水冷机 （选配） |
电源 | 220V 1.75Kw | |
| 最大扬程 | 20-37m | ||
| 额定流量 | 6-35L/min | ||
| 水箱容量 | 22L | ||
| 制冷量 | 5.5KW | ||
| 出入水口 | Rp1/2’’ | ||
| 外形尺寸 | 526*645*1100mm | ||

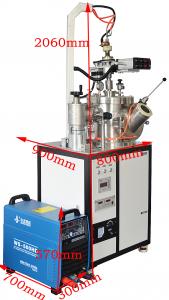

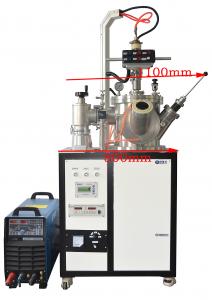

| 外形尺寸 | 焊机300*700*570mm ，炉体800*900*2060mm |
| 重量 |
净重：375Kg（炉体270Kg, 电焊机40Kg，真空泵65Kg） |
| 安装条件 |
炉子25KW 三相380V 10平方线 空开三相50A 冷水机220V 16A插头 |
| 名称 | 单位 | 数量 |
| 炉体 | 台 | 1 |
| 电弧枪 | 台 | 1 |
| 钨针 | 支 | 1 |
| 照明灯 | 个 | 1 |
| 滤光玻璃 | 块 | 1 |
| 5工位铜坩埚 | 台 | 1 |
| 吸铸铜模（选配） | 个 | 1 |
| 分子泵 | 台 | 1 |
| 机械泵 | 台 | 1 |
| 复合真空计 | 台 | 1 |
| 高真空阀门 | 套 | 1 |
| 手动挡板阀 | 台 | 1 |
| 电动挡板阀 | 台 | 1 |
| 焊机 | 台 | 1 |
| 水排 | 套 | 1 |
| 水压表 | 个 | 1 |
| 气压表 | 个 | 1 |
| 电磁搅拌（选配） | 套 | 1 |
| 冷水机（选配） | 台 | 1 |
| 说明书 | 本 | 1 |
