1800度桌面型真空金属甩带炉

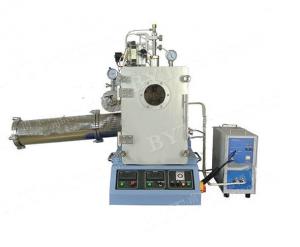

SD-200S是一款桌面型真空金属甩带炉，用于制备非晶金属带。此工艺过程中，金属块（<20g）通过感应加热的方式融化，然后通过气压被挤出坩埚。熔融态的金属流喷到快速转动的铜轮上，达到快速淬火&凝固，可得到非晶或微晶金属带（宽度< 10 mm）。此套系统安装于不锈钢腔体中，不锈钢箱体上有一个观察窗口。腔体可抽真空，并且可通入气体。可确保甩带过程在无水和无氧的环境下进行。用户可调节铜轮的转速，电源的加热功率，温度和坩埚内的气压。
| 特点 |
1、7KW，15KW或20KW的感应电源可配置，用于熔化不同熔点的金属材料，其最大熔炼量为20g 2、铜轮直径为200mm,最大转速（线速度）：31m/s 3、带有真空铸造系统可用于金属铸造 4、设备尺寸较小，可节省空间 |
||
| 电源需求 |
7KW感应加热电源 输入电压: 208 - 240VAC,单相, 50/60Hz 输入电流: 34 A (需要40A的空气开关) 频率: 30 - 80 kHz
|
15KW感应加热电源 输入电压: 380VAC, 三相, 50/60Hz 输入电流: 42 A (需要50A的空气开关) 频率: 30 - 80 kHz
|
20KW感应加热电源： 输入电压: 380VAC, 三相, 50/60Hz 输入电流: 5-60 A (需要80A的空气开关) 频率: 80 - 200 kHz
|
| 控制系统 | 可通过控制面板对各参数进行调控，包括：温度和感应加热功率控制，铜辊旋转开/关及调速、机械/涡轮泵开/关、进气卸气开/关、甩带开/关。 | ||
| 真空腔体 |
不锈钢真空腔体尺寸：300×300×480mm (W×D×H) 铰链式前门设置有φ120mm石英观察窗口并配备有照明装置，更为直观清晰的观察实验过程 真空度可达5 x10 E-2 torr （机械泵） 5 x10 E-5 torr （分子泵）
|
||
| 感应电源 |
请选择合适的感应电源 7KW感应电源，频率30-80KHz 15KW感应电源，频率30-80KHz 20KW高频感应电源，80-200KHz 最大可放入样品量20g,注意：对于材料熔点>1200°C，建议采用20KW或更高功率的感应电源 最高温度：1800°C 温度控制系统（可选） 可采用热电偶插入坩埚内部，测量其温度 注意：感应电源需要水冷却，建议采用本公司KJ-6200型水冷机 |
||
| 气压调节 & 电磁阀 |
PID气压调节阀，可精密控制驱动金属液体喷出气压 电磁阀可控制真空泵与腔体的通断，不用手动调节抽气阀
|
||
|
标配中包含10个标准石英（两种喷嘴规格：φ1mm圆孔喷嘴和10mm L*1mm W 扁平喷嘴）点击下图查看详细结构
|
|||
| 甩带铜辊 |
铜辊尺寸：φ200mm*40mm W（不带水冷） 铜辊转速：0-3000rpm 铜辊线速速：0-31m/s可调（最大转速为2850rpm） 最大甩带宽度：10mm(要更具坩埚喷嘴大小） |
||
| 喷注装置 |
设备中安装有一喷注系统
|
||

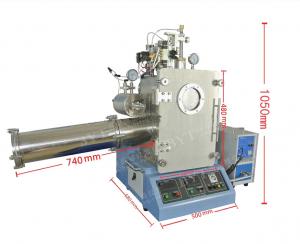

| 仪器尺寸 | 1240 L x 680 W x 1050 H,mm | ||
| 质保期 |
一年保修，终身技术支持 特别提示：1.耗材部分如加热元件，炉管，样品坩埚等不在保修期内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。 |
||
