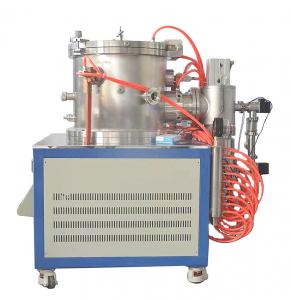

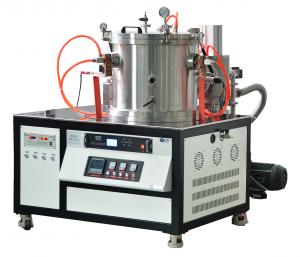

2100度真空钨丝炉

一、设备特点及主要用途

1、基本原理与用途：在真空或气氛保护情况下对物料进行无污染热处理的设备，本设备为周期作业式，按照用户要求定制。

二、结构组成

炉体、炉盖、炉底、真空系统、控制系统、冷却系统、发热体及隔热屏等。

三、结构说明

 1、炉体：为立式炉壳，其内、外层均为304不锈钢做成的圆筒，外层镜面抛光处理。内外筒与前后法兰焊成一个整体，炉体开有电极孔、抽气孔、放气孔、热电偶孔、红外孔及观察孔等，各接口的材质均为不锈钢。

2、炉盖：由内外封头和法兰焊成，中间可通水冷却，炉盖开启装置。

3、炉底：由内外封头和法兰组成，中间通水冷却，下部设有充放气孔，固定在炉体下部，设有电极引出装置。

6、发热体及隔热屏：发热元件采用高纯钨制作成网状，有效增加辐射面积，保证温区的均匀性。隔热屏采用4层钨板，6层钼板，最外层采用不锈钢板支撑。

7、真空系统：

（1）主要由直联泵、分子泵，气动挡板阀、电磁截止阀、数显复合真空计、真空管路、放气阀、支架等组成；真空管道与泵之间采用金属波纹软管快速接头联接（减缓震动）。

（2）真空主抽泵直联泵（北仪优成）、分子泵（北京科仪）。

（3）气动挡板阀（川北科技）GDQ-150 1台  GDQ-J40  2台

（4）成都正华数显真空计1台。

（5）真空管路1套，由波纹管、三通管、真空泵、两个40的真空挡板阀、接口弯管等组成（波纹管内Φ40，三通管为40标准尺寸）。

 8、控制系统：

采用英国欧陆仪表具有多项功能（3204）

1、5X16段程序控温，可以分成16组程序，如果分成5组程序，每条程序为20段，可以储存多组程序、使用时可以任意调出；

2、欧陆3204具有PID控制，温度能控制得很准确；

3、具有过温保护、过流保护和断偶时电炉加热电路自动切断等功能， ,（当电炉温度超过2120度或热电偶  烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有效的保护电炉）；

       4、仪表有华氏度（F）和摄氏度（C）可供选择；

       5、带有485 通讯接口，具有自动停机功能。

       6、仪表精度为0.2级、液晶显示屏、自定义画面。

10、水冷系统：炉体、上下端盖采用夹层水冷的结构形式，在进出水主管路上安装水压继电器及压力表，同时与控制柜连接，异常状态时报警。能够定性的观察各分水路的水流大小。整个水冷系统确保各分路回水温度不高于40℃（进水温度20℃）。水冷系统主进直径50mm、回水管直径50mm（进水压力0.4MPa）。

四、设备安装要求

1、电力：380V，三相五线制，20KW，50Hz

2、冷却水：8P 水冷机
