1200度布里奇曼晶体生长炉

技术参数
详细描述
视频展示
标准配置
选配件

详细技术参数

型号	VTL1200-Ⅲ-BG
特点	1、该炉具有多种功能，即可做晶体生长炉使用，也可做普通立式管式炉使用 2、采用进口欧陆3504仪表，控温精度高，±0.1度 3、电机驱动悬挂丝顺着滑台升降，并安装限位开关，升降不会过冲 4、炉体升降速度可控，升降行程可按客户要求定制
功率	4.5 KW
升降速度	0.1~2000μm/s（可调）
升降行程	0~100mm（可根据要求定制）
升降程序	1、该设备带有一块6寸触摸屏 2、触摸屏中内置本公司自主研发的PLC程序，画面友好，操作简单 3、软件做了安全保护按钮，防止误操作损坏设备
炉膛尺寸	Φ60mm

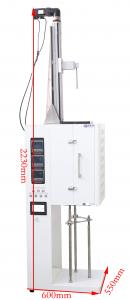

外形尺寸（mm）	600×550×2230mm
电源电压	220V 单相
案例	南京大学用该设备生长的钙钛矿晶
加热元件	国产优质电阻丝（可选配Kanthal A1进口电阻丝）点击进入资料下载
控制方式欧陆仪表	3504温度仪表 1：高精度的温度仪表，LCD液晶显示屏，5位数值显示，通过快速设置配置简单，C/F单位切换。 2：50组程序500步，断电或停机，再次启动程序可以设置从断电处或起始点启动程序，也具有运行，暂停，跳步，停止，复位等功能。 3：标准的3组PID参数（可选8组PID参数），自带PID自整定功能。 4：数学/逻辑运算，计时器功能，报警功能，做数学及逻辑运算功能，比如传感器与红外传感器的自动/手动切换，高温炉逻辑控制功能，及相关报警策略与功能。 5：配方功能，不同产品可以调用不同的参数 6：客户自定义画面功能，显示当前值，设定值，输出%，程序运行状态及时间等， 7：支持各种通讯接口 Modbus, Ethernet, Profibus，Devicenet，可以与任意PLC或上位系统集成 8：OEM密码功能 9：多语言支持（英语，法语，德语，西班牙，意大利） 10：PC版的iTools图形组态软件，方便组态，监控，调试 11：UL/CE认证
炉膛材料	1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。 2、采用日本技术成型，不掉渣，保温好。 3、炉膛里电阻丝的间距和节距全部按日本成熟的热工技术布置、经过热工软件模拟温场
仪表控制精度	+/- 0.1 ℃
触发器	移相触发
电器	浙江正泰
可控硅	106/16E 德国西门康
最高温度	1200 ℃（石英管）
额定温度	1150 ℃（石英管）
升温速率	≤30 ℃/ Min （可根据要求修改）
推荐升温速率	≤15 ℃/ Min
热电偶型号	K型
加热段长度	100+100+100mm
四周表面温度	≤45℃
开盖安全保护系统	炉体上带有空气开关和保险丝，当电流超过空开的额定电流时，空开会自动跳开，有效的保护电炉。
质保期	一年保修，终身技术支持特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不在保修期内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
注意事项	1.炉管内气压不可高于0.02MPa 2.由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa 3.当使用的炉管为石英管时，炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当 4.进入炉管的气体流量需小于200SCCM，以避免冷的气流对热炉管的冲击 5.对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开排气阀，以防意外发生（如炉管破裂，法兰飞出等）
