2200度真空感应熔炼炉
详细技术参数
|

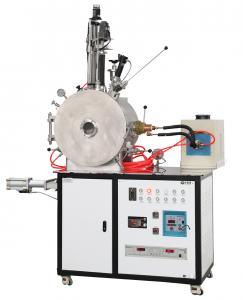

VIF 真 空 感 应 熔 炼 炉
|
型号 |
VIF-2 |
|||
|
设备优点 |

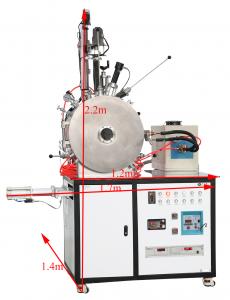

1、外观精致，美观大气。结构紧凑，占地面积不到2平方。 2、侧开门，方便取放物料。 3、炉壳采用双层水冷结构，表面温度不超过40℃。 4、炉盖上设有观察窗，方便观察物料熔化情况。炉体上安装有进出气口，进出口，并预留多个KF接口，方便接其他装置。 5、电极能旋转，可浇铸 6、采用IGBT 专用电源、全数字电路，电气系统设有过流、过压返馈及保护电路，电控屏箱按西门子标准制作，控温精度高，操作方便。 7、带有预加热浇铸平台，玻璃液浇铸到此平台，不易碎，并可以实时监测玻璃温度。 8、带有水冷浇铸平台，可使玻璃快速降温，并可以实时监测玻璃温度 9、带有不破空取料装置，可将浇铸平台内的玻璃快速取出，不破坏腔体真空。 |
||||
|
展示视频 |
|||||
|
最高加热温度 |
2200度（使用钨坩埚，钨坩埚和坩埚保护套之间塞碳毡增加保温性能，） |
||||
|
高频加热电源
SPG50K-25AB |
采用电源 |
高频感应电源 |
|||
|
振荡频率 |
30-80KHZ |
||||
|
最大输入功率 |
25KW |
||||
|
加热电流 |
5-50A |
||||
|
冷却水要求 |
≥0.2MPa ≥6L/分 |
||||
|
电源重量 |
35KG |
||||
|
负载持续率 |
100% |
||||
|
输入电压 |
三相380V 50或60HZ |
||||
|
加热方式 |
感应加热 |
||||
|
腔体内直径 |
500mm |
||||
|
腔体真空度（扩散泵机组） |
< 6X10 -3Pa |
||||
|
腔体充气压力 |
< 0.05MPa |
||||
|
升压率 |
<4Pa/小时 |
||||
|
断偶保护和显示 |
有 |
||||
|
过温保护 |
有 |
||||
|
过流保护 |
有 |
||||
|
欠压保护（水压） |
有 |
||||
|
控温模式 |
智能PID |
||||
|
控制精度 |
+/- 1~ 5 ℃（600度以上） |
||||
|
搅拌装置（选配） |
该炉可以配搅拌装置，可以匀速的对物料进行搅拌，搅拌棒由一个调速电机带动、搅拌棒与炉体之间采用威尔逊或磁流体和波纹管密封，搅拌棒和电机在电动动丝杆的带动下可以上下自由滑动，进入坩埚和从坩埚里出来。
|
||||
| 机械手 |
由一根可上下移动和360度旋转的金属杆、料勺组成。玻璃浇铸之后若有粘住模具，可用此机械手撬动玻璃 |
||||
| 真空取料装置 |
由一个大型插板阀、过渡仓、阀门组成。插板阀关上之后可以将腔体密封的很好，开启阀门进气后，可将过渡仓打开取出物料，不影响真空腔体的真空度。 |
||||
|

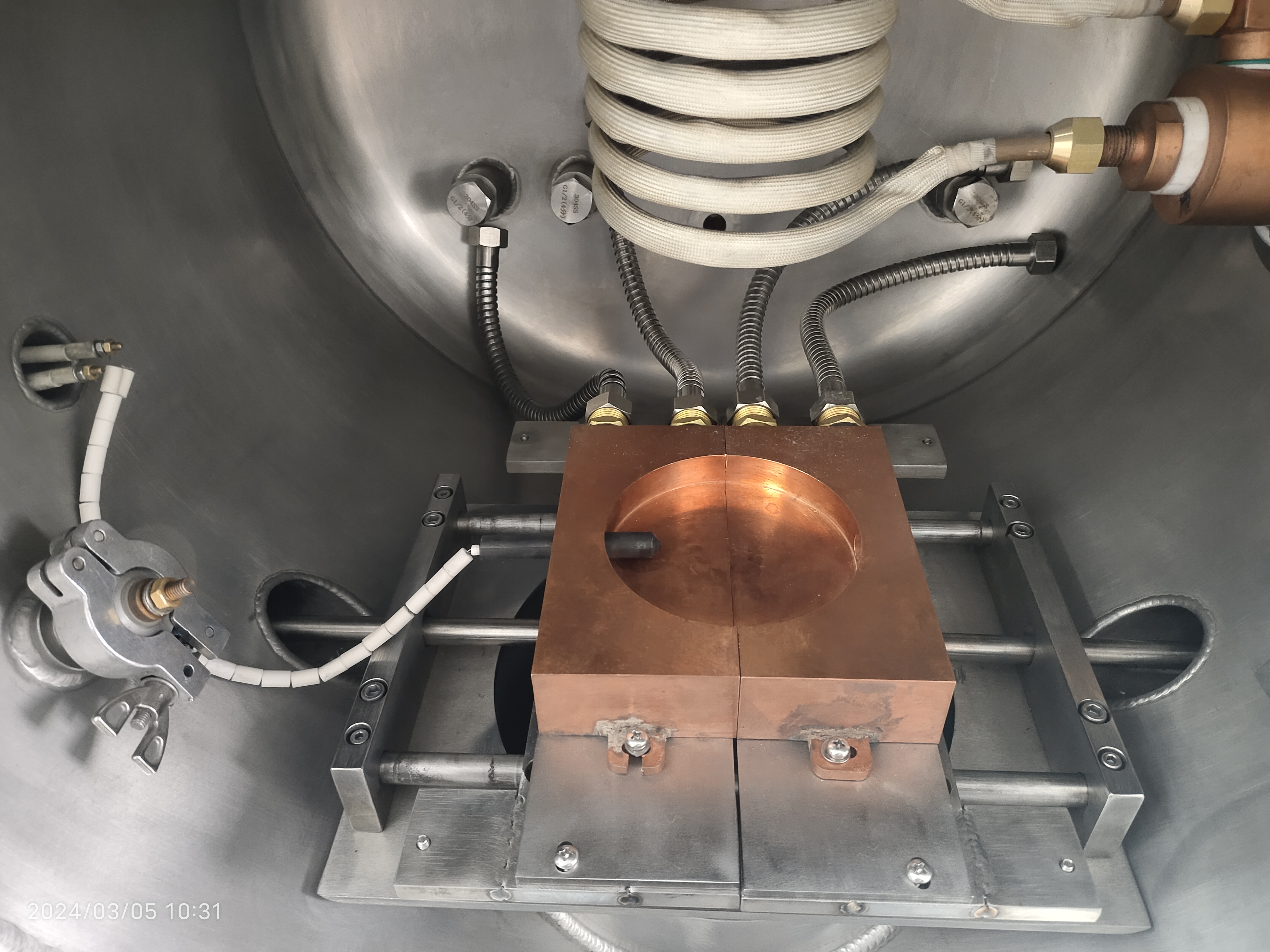

水冷浇铸平台
|
由两个半圆模具组成，紫铜材质，内部通水冷，可将物料的温度迅速冷却下来，两个半圆模具固定在滑轨上，半圆模具左侧带孔，可插入热电偶，检测物料的温度，物料冷却后，向左右两边拉动模具，使物料掉入过渡仓。 |
||||
|

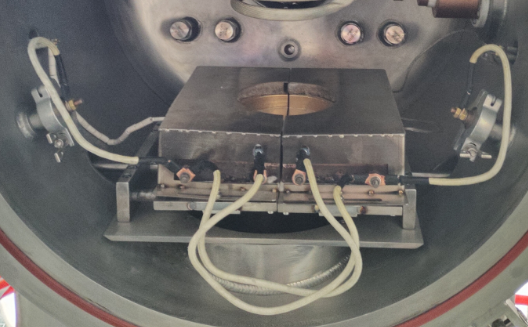

预加热浇铸平台
|
由两个半圆形紫铜模具组成，内含加热丝，可将此平台加热到600℃、左侧半圆模具带有孔，可插入热电偶，检测物料温度。紫铜模具外侧包有保温棉和不锈钢罩，两个半圆模具固定在滑轨上，向左右两边拉动模具，可使物料掉入过渡仓 |
||||
| 旋转观察窗（选配） |
观察窗 中有多块石英玻璃，可以把被污染的石英玻璃旋到一边，把干净的玻璃转到观察孔，很好的观察坩埚中物料熔化情况
|
||||
|
温度检测方式 |
钨铼热电偶或红外测温仪 钨铼热电偶的测量范围：0-1800℃ 红外测温仪的测量范围：1000-3200℃ |
||||
|
红外测温仪（选购）
|
1、美国进口红外测温仪，特点1、响应时间快、高精度； 2、可24小时实时连续在线测温、安全、耐用； 3、激光瞄准、稳定性好、尤其适合测量高温小目标； 4、10毫秒的响应时间和±0.3%的重复性精度，保证满足您进行快速、精确测温的要求。 |
||||
|
最快熔化时间 |
10~20Min |
||||
|
坩埚可倾倒旋转角度 |
0-360度（可任意角度旋转） |
||||
|
真空腔体内是否可接水冷坩埚 |
可以 |
||||
|
二次加料器
|
为了在真空熔炼过程中添加各种元素，因此在加料器里装有特制的4格加料器料斗，加料器有盖，能把加料器进行真空密封。在熔炼抽真空之前，把元素预先放在加料器料斗中，在添加元素时借手轮转动加料器料斗，元素便从加料器口流出，流入到熔融金属液面上，避免喷溅
|
||||
|
观察窗尺寸 |
Dia 90mm |
||||
|
坩埚 |
锆石英坩埚 钨坩埚 |
||||
|
选购 |
铜模 钼搅拌杆 方形铜模 水冷铜台 |
||||
|
真 空 机 组
|
机组输入电压 |
380V /220V |
|||
|
波纹管 |
KF40X1000 |
||||
|
真空挡板阀 |
KF40 |
||||
|
前机真空泵BSV30
|
功率 |
0.75KW |
|||
|
电压 |
380V |
||||
|
转速 |
1450rpm |
||||
|
进气口径 |
KF25/KF40 |
||||
|
前机泵抽气速率（L/S） |
8 |
||||
|
极限压强 |
5X10-1Pa |
||||
|
复合真空计 |
复合真空计型号 |
ZDF |
|||
|
电源 |
220V 55W |
||||
|
控制精度 |
± 1% |
||||
|
真空计测量范围 |
10-5 -10 5 Pa |
||||
|
二级泵 为分子泵 （方案一） |
分子泵 （可以把腔体真空度抽到6X10E-4Pa）
|
分子泵型号 |
FJ620 |
||
|
输入电压 |
220V |
||||
|
分子泵进气口法兰 |
DN160 |
||||
|
分子泵抽气速率L/S（对空气） |
600 |
||||
|
分子泵极限压强（Pa) |
6×10-7 |
||||
|
冷却方式 |
水冷 |
||||
|
冷却水压（MPa） |
0.1-0.2 |
||||
|
冷却水温度 |
<25℃ |
||||
|
环境温度 |
0~40℃ |
||||
|
建议启动压强 |
<10Pa |
||||
|
|
二级泵为扩散泵
（方案二） |
扩散泵 可以把腔体真空度抽到5X10E-3Pa） |
电压 |
220V |
|
|
功率 |
1000W |
||||
|
极限真空度（在无泄露时） |
10E-5Pa |
||||
|
进气接口 |
DN150 |
||||
|
出气接口 |
DN40 |
||||
|
注入油量 |
0.3L |
||||
|
抽气速率（N2） |
1000L/S |
||||
|
水冷机（选购）
|
型号 |
HZ-06A |
|||
|
电源 |
三相380V 6.5KW |
||||
|
最大扬程 |
30M |
||||
|
水箱容量 |
110L |
||||
|
制冷量 |
13244Kcal/h |
||||
|
出入水口 |
Rp1/2’’ |
||||
|
机器尺寸 |
650X1300X1145(长X宽X高) |
||||
| 安装条件 |
炉子用电三相380V 功率25KW 10平方线 63A空开 水冷机功率6.5KW 三相380V 4平方线 25空开 水冷机最好用去离子水或矿泉水，水冷机前后左右空出80cm距离 高纯氩气，减压阀量程0~0.6MPa
|
注意事项
1、此款熔炼炉需在真空或气压小于0.02MPa（相对气压）的低压条件下使用；
2、若用户需要在气氛条件下进行实验，必须在进气气瓶上安装减压阀，减压阀的气压设置要小于0.02MPa，
进气流量<200SCCM（200ml/min)
3、请您仔细阅读说明书，了解真空熔炼和惰性气体环境下熔炼的标准操作程序。在操作过程中请密切监控并正确控制反
应容器内部压力，否则，操作失败可能导致设备损坏或人身伤害
4、对样品加热时，不建议关闭抽气阀和进气阀使用。若气阀关闭对样品加热，要时刻关注压力表的示数，若气压表示数
大于0.02MPa,必须立刻打开泄气阀，以防不可预见的损失
如您需要定制，请联系我公司工程师
