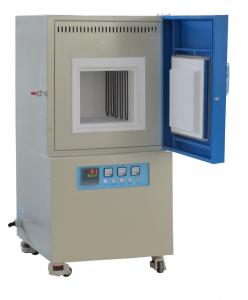

1700度大尺寸箱式炉马弗炉
|
型号 |
KF1700-I |
KF1700-II |
KF1700-III |
KF1700-Ⅳ |
KF1700-Ⅴ |
|
炉膛尺寸（DXWXH） |
400X300X300mm |
500X400X400mm |
600X400X400mm |
500X500X500mm |
600X500X600mm |
| 外形尺寸 | 700X800X1450 | 900X900X1750 | |||
|
电源电压 |
380V单相 |
380V三相 |
380V三相 |
380V三相 |
380V三相 |
|
功率 |
13KW |
24KW |
40KW |
32KW |
45KW |
|
加热元件 |
1800型硅钼棒 |
||||
|
控制方式 |
采用宇电程序控温仪表 1、50段程序控温智能PID调节。 2、具有过温保护 断偶保护过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1700度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购）
|
||||
|
温场图 |
1700℃ 500×400×400箱式炉在1180℃恒温时的温场分布图
A1B1B2A2距离炉膛后墙的距离是10cm B1B2C2C1距离炉膛右墙的距离是10cm C1C2D2D1是炉门方向，距离炉门的距离是10cm A1A2D2D1距离炉膛左墙的距离是10cm A1B1C1D1距离炉顶的距离是10cm A2B2C2D2距离炉低的距离是10cm E1、E2分别是上、下面的中点 此数据仅代表的测试的这一台，不代表该型号的其它炉子，每台炉子在装配生产的过程中会有微小差异，温场也会有微小的差异 |
||||
|
升温速率 |
≤20 ℃/ Min |
||||
|
推荐升温速率 |
10℃/ Min |
||||
|
炉膛材料 |
1800型氧化铝多晶体纤维（氧化铝含量95%以上）日本进口 |
||||
|
控制精度 |
+/- 1 ℃ |
||||
|
最高温度 |
1700 ℃ |
||||
|
额定温度 |
1650 ℃ |
||||
|
四周表面温度 |
≤45 ℃ |
||||
|
热电偶型号 |
B |
||||
|
触发器 |
移相触发（带软启动和限流功能） 限流功能：无论怎么调节升温时间，我们电炉经过变压器后的二次电流被限制在160A以内，有限的保护了设备，无论你怎么操作，都不会把设备烧坏。 软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长 |
||||
|
电器 |
浙江正泰 |
||||
|
可控硅 |
106/16E 德国西门康 |
||||
| 行程开关 | 该炉炉门上安装有行程开关，打开炉门时，电源会自动切断，防止碰到加热元件而出现触电危险 | ||||
| 认证 |  |
||||
| 保修期 |
一年保修，终身技术支持 特别提示，耗材部分如加热元件、样品坩埚等不在保修范围内 因使用腐蚀性气体造成的损害不在保修范围内 |
||||
| 注意事项 |
1、为了安全，请把炉子放在通风处。 2、为了提升炉子使用寿命，我们建议升温速率不超过10℃/min。冷却速率不超过5℃/min。 3、该炉无真空密封性，禁止通入有毒或爆炸性气体 4、禁止将物料直接放在炉底垫砖上，请将物料置于专用坩埚中。 5、加热时，物料和坩埚不要碰到加热元件和热电偶 6、长期不用时，再次使用请烘炉。 |
||||
1、加热元件
.jpg)
（1）、硅钼棒的热端粗度D1为7mm、一般厂家采用的6MM、加热端粗、不容易弯曲、棒子的表面负荷低，使用寿命长。
（2）、采用的是热弯技术，电阻均匀，使用寿命长
（3）、Lu冷端长度为210mm， 400X300X300炉子为260 ，一般厂家采用180mm, 冷端长炉顶温度低。
（4）、硅钼棒表面氧化非晶膜致密，能够比较好的保护硅钼棒。
2、安装有空气开关和漏电保护器：
当电路过流或漏电时，空开会自动断开。
3、可以与电脑连接
该炉配有通讯接口和软件，可以直接通过电脑控制炉子的各个参数，并能从电脑上观察到炉子上PV和SV温度值和仪表的运行情况，炉子的实际升温曲线电脑会实时绘出，并能把每个时刻的温度数据保存起来，随时可以调出
4、炉膛
进口炉膛 VS 国产炉膛
1、真空吸滤成型的优质高纯氧化铝多晶纤维固化炉膛。
2、采用日本技术成型。
3、该炉膛不掉粉、材料保温性能好、反射率高、温场均衡，抗热涨冷缩能力强
5、可选UL认证电气板 （全部通过UL认证的进口电器）
6、触发器
软启动限流触发器 大部分厂家使用的非限流
厦门博特触发器
1、移相触发（带软启动和限流功能）
2、限流功能：无论怎么样设置升温速率，我们电炉的二次电流始终被限制在170A以内，有效的保护了设备。由于采用限流功能，高温下可开炉门。如果您使用的电炉需要在升温过程中对炉子的升温速率进行限制（例如：规定在1400℃后不得超过3℃/min等）即采用非限流触发器。升温速率设置错误或者升温速率过快、这时电流会非常大，设备会跳闸或烧坏。
3、软启动功能：开机时电流会慢慢增大，对加热元件的冲击较小，有利于加热元件寿命的延长
4、保护功能：如果电流超过限制电流、触发器会自动切断触发功能以切断电流保护电炉。
7、UL认证变压器
8、认证
.jpg)
|
配置 |
数量 |
图片 |
|
KF1700炉体 |
1 台 |
|
|
热电偶 |
1 个 |
|
|
坩埚钳 |
1 把 |
|
|
氧化铝垫砖 |
1 块 |
|
| 炉门砖 | 1块 |  |
|
高温手套 |
1 双 |
|
|
氧化铝坩埚 |
1个 |
|
|
数据线操作指南软件等（选配） |
1 套 |
|
